色差是光学系统中常见的问题,它会导致不同波长的光线在透镜或反射镜中被聚焦到不同的位置,从而产生色彩偏差。
色差的类型
根据不同平面的波长色散,色差可以分为两种类型:纵向色差和横向色差。

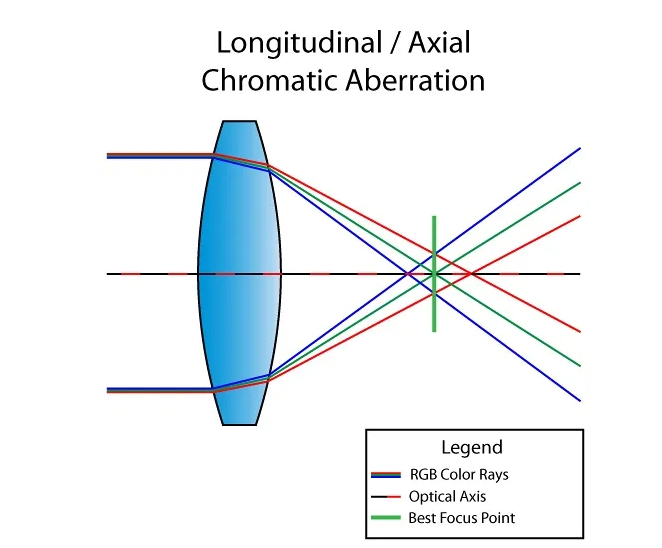

纵向色差
纵向色差(Longitudinal Chromatic Aberration),不同颜色光线的波长不同,焦距也不同,纵向色差又称“轴向误差”。纵向色差的图像会在物体边缘呈现出红、绿、蓝或这些颜色的结合。纵向色差可以通过缩小镜头光圈来大幅度减少。一个强光快镜头比慢小孔慢速镜头更可能出现纵向色差。

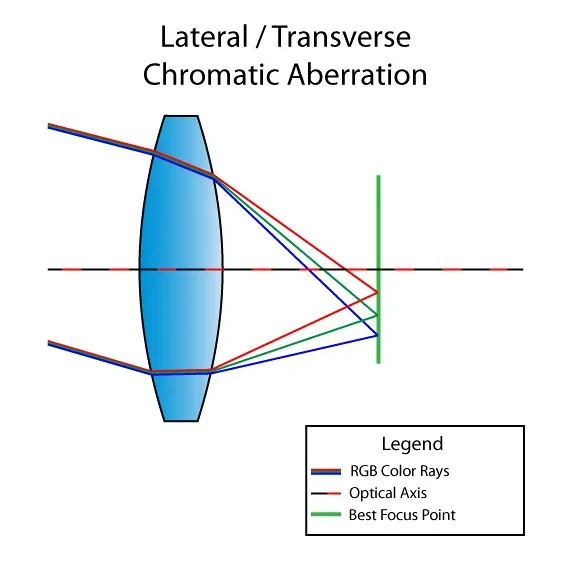

横向色差
横向色差(Lateral Chromatic Aberration),不同颜色光线的波长不同,放大倍率不同,横向色差也叫“彩色边纹”。横向色差(Lateral Chromatic Aberration)不同于纵向色差,横向色差不会出现在图面中间,它只会出现在图像边缘高对比度的区域。蓝色和紫色经常出现在鱼眼、广角和低质量的镜头上。横向色差不能用缩小光圈来消除,但可以通过后期制作来消除。
以下是消除色差的一些方法:
-
消色差透镜设计: 通过选择合适的透镜材料和形状,可以减少色差的影响。例如,使用双凸透镜和双凹透镜组合在一起,可以部分抵消色差效应。
-
折射率变化透镜: 一些特殊设计的透镜,在不同位置具有不同的折射率,这可以用来纠正色差。
-
消色差涂层: 在透镜表面施加消色差涂层,这些涂层可以在不同波长下引入相反的相位变化,从而抵消色差。
-
光栅透镜: 光栅透镜可以将不同波长的光线分散成不同的方向,然后再通过另一个光栅透镜将其重新聚焦,从而减少色散效应。
-
低色散玻璃: 使用具有较低色散性质的玻璃材料可以降低色差和色散效应。
-
复合透镜系统: 使用多个透镜组合,每个透镜都有不同的色差性质,可以相互抵消色差。
-
数字图像处理: 在图像采集后,可以使用数字图像处理算法来校正和减少色差效应。
总之,消除色差需要光学设计的综合考虑以及合适的材料和技术选择。不同的应用可能需要不同的方法来解决色差问题。光科激光的VSL-FL-60 可见光消色差扫描镜头在400nm~750nm可见光波段获得了非常好的色差矫正,同时采用远心的设计方案使镜头达到了近乎完美的畸变矫正(<0.05%),如您感兴趣,请联系我们。
