可调倍数扩束镜,变倍激光扩束镜放大倍率2-8倍可调,采用伽利略类型设计,包含了空气间隔(Air-Spaced)的透镜,非常适合高功 率激光应用。变倍扩束镜,可调倍数扩束镜,变倍激光扩束镜的外壳采用M27x1螺丝,可以安装到4轴或5轴安装架上使用。这款变倍扩束镜,可调倍数扩束 镜,变倍激光扩束镜适合Nd:YAG激光的几个倍频波长,我们也有适合飞秒激光使用的飞秒激光变倍扩束镜,可调倍数扩束镜,变倍激光扩束镜。
1064nm BX-Z
Part No. | Magnification | Input CA (mm) | Output CA (mm) | Length (mm) |
BX-Z-1064-2-8X | 2-8 | 10 | 30 | 143-150 |
BX-Z-1064-2-8X-B | 2-8 | 13 | 60 | 170 |
532nm BX-Z
Part No. | Magnification | Input CA (mm) | Output CA (mm) | Length (mm) |
BX-Z-532-2-8X | 2-8 | 10 | 30 | 132 |
BX-Z-532-2-8X-B | 2-8 | 11 | 60 | 190 |
355nm BX-Z
Part No. | Magnification | Input CA (mm) | Output CA (mm) | Length (mm) |
BX-Z-355-2-8X | 2-8 | 10 | 30 | 143-150 |
BX-Z-355-2-8X-B | 2-8 | 11 | 60 | 185-194 |
CO2 10.6um BX-Z
Part No. | Magnification | Input CA (mm) | Output CA (mm) | Length (mm) |
BXZ-10.6-2-6X | 2X-6X | 16 | 96 | 206-213 |
BXZ-10.6-2-8X | 2X-8X | 10 | 36 | 168-172 |
Note:BX is Beam Expanders; Z is zoom; B is big output diameter

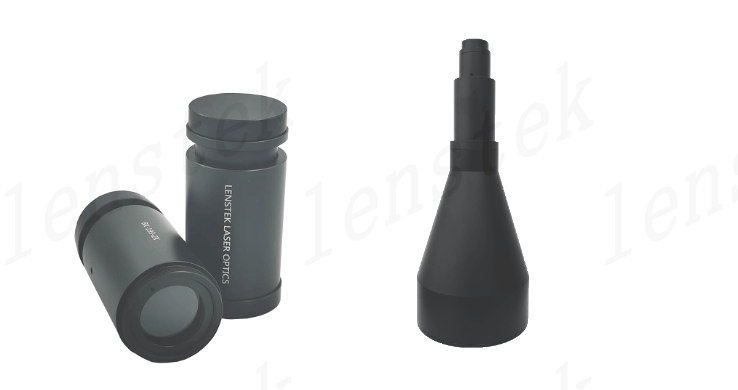

光科激光提供超大口径激光扩束镜,满足不同客户研发需求。
现货产品波长范围涵盖常规1550nm,1064nm,800nm,633nm,532nm,355nm等等,出光口径支持80mm,100mm,150mm等
支持定制,更多产品需求请联系我们。
Part No. | Magnification | Input CA (mm) | Output CA (mm) | Length (mm) | Thread |
BX-1550-5X | 5 | 20 | 100 | 340 | M40x1 |
BX-1550-40X | 40 | 8 | 100 | 233 | M22x0.75 |
BX-1064-1.4X | 1.4 | 20 | 28 | 100 | M40x1 |
BX-1064-8Xb | 8 | 10 | 100 | 180 | M30x1 |
BX-1064-10Xb | 10 | 8 | 120 | 290 | M30x1 |
BX-1064-60X | 60 | 6 | 100 | 270 | M22x0.75 |
BX-633-12X-120 | 12 | 8 | 120 | 270 | M30x1 |
BX-633-8Xa | 8 | 10 | 60 | 192 | M22x0.75 |
BX-633-8Xb | 8 | 12 | 100 | 210 | M30x1 |
BX-633-40X | 40 | 8 | 100 | 200 | M22x0.75 |
BX-532-45X | 45 | 8 | 150 | 350 | M22x0.75 |
BX-395-50X | 50 | 6 | 100 | 266 | M22x0.75 |
BX-248-7X | 7 | 9 | 62 | 175 | M22x0.75 |
BX-193-1.5X | 1.5 | 20 | 28 | 91 | M40x1 |
BX-193-2X | 2 | 20 | 28 | 91 | M40x1 |
BX-193-11X | 11 | 8 | 60 | 191.45 | M22x0.75 |
355nm光束扩展器由紫外级熔融二氧化硅制造,其允许在355nm的可用光谱上以低插入损耗进行高能量传输。这些扩束镜具有可调的透镜间距和没有聚焦后向反射。
P/N | WL | MAG | IN D mm |
OUT D mm |
L1 mm |
L2 mm |
D mm |
Thread IN |
Thread OUT |
BX-355-2X | 355 | 2X | 8 | 18 | 57.71 | 9.78 | 30 | M22X0.75 | M30X1 |
BX-355-3X | 355 | 3X | 8 | 18 | 58.40 | 10.46 | 30 | M22X0.75 | M30X1 |
BX-355-4X | 355 | 4X | 8 | 18 | 58.07 | 10.14 | 30 | M22X0.75 | M30X1 |
BX-355-5X | 355 | 5X | 8 | 18 | 57.58 | 9.64 | 30 | M22X0.75 | M30X1 |
BX-355-6X | 355 | 6X | 8 | 18 | 57.96 | 10.02 | 30 | M22X0.75 | M30X1 |
BX-355-8X | 355 | 8X | 6 | 18 | 58.49 | 10.56 | 30 | M22X0.75 | M30X1 |
BX-355-10X | 355 | 10X | 6 | 18 | 58.62 | 10.69 | 30 | M22X0.75 | M30X1 |
BX-355-15X | 355 | 15X | 8 | 18 | 99.10 | -- | 30 | M22X0.75 | -- |
BX-355-20X | 355 | 20X | 8 | 30 | 102.19 | -- | 45 | M30X1 | M43X0.75 |
BX-193系列扩束镜主要用于将193纳米波长的紫外激光进行扩束和聚焦,使其能够在更大范围内传播或聚焦到更小的点,广泛应用于科学研究、工业制造和医疗领域。
主要特点:
波长适用性: 193nm激光扩束镜特别设计用于工作在193纳米波长范围的紫外激光系统。
精准度和稳定性: 193nm激光扩束镜具有优异的光学性能,可以提供卓越的定位精度和稳定性,适合对实验和生产精度要求较高的领域。
工业应用: 在工业制造领域,193nm激光扩束镜通常用于微电子制造、半导体器件制造、精密切割和雕刻等工艺,有助于提高生产效率和产品质量。
科学研究应用: 在科学研究领域,193nm激光扩束镜被广泛应用于物理学、化学学、生物学等实验,用于探索微观世界,解析分子结构和相互作用等重要问题。
光科激光BX-193系列扩束镜采用熔融石英材料,适用于高功率激光系统;
可调节发散角,更好地适应不同的激光系统;
入射端集成螺纹结构,方便集成到现有系统进行校准定位;
加镀193nm增透膜,产品广泛应用于微电子、生物医学、纳米制造等领域。
Part No. | wavelength | Magnification (nm) | Input Beam (mm) | output Beam(mm) | Length (mm) | Thread |
BX-193-1.5X | 193 | 1.5X | 20 | 28 | 91.27 | M40x1 |
BX-193-2X | 193 | 2X | 20 | 28 | 91.27 | M40x1 |
BX-193-11X | 193 | 11X | 8 | 60 | 191.45 | M22x0.75 |
BX-193系列产品支持定制,可满足不同客户不同系统的要求。详细信息,请联系我们。
扩束镜532nm绿光激光器广泛应用于工业激光打标、雕刻和切割系统中,全部采用进口熔石英材料,高抗激光损伤阈值。
P/N | WL | MAG | IN D mm |
OUT D mm |
L1 mm |
L2 mm |
D mm |
Thread IN |
Thread OUT |
BX-532-2X | 532 | 2X | 8 | 18 | 59.26 | 11.33 | 30 | M22X0.75 | M30X1 |
BX-532-3X | 532 | 3X | 8 | 18 | 60.02 | 12.09 | 30 | M22X0.75 | M30X1 |
BX-532-4X | 532 | 4X | 8 | 18 | 59.66 | 11.72 | 30 | M22X0.75 | M30X1 |
BX-532-5X | 532 | 5X | 8 | 18 | 59.17 | 11.23 | 30 | M22X0.75 | M30X1 |
BX-532-6X | 532 | 6X | 8 | 18 | 59.52 | 11.59 | 30 | M22X0.75 | M30X1 |
BX-532-8X | 532 | 8X | 6 | 18 | 60.10 | 12.17 | 30 | M22X0.75 | M30X1 |
BX-532-10X | 532 | 10X | 6 | 18 | 60.24 | 12.30 | 30 | M22X0.75 | M30X1 |
BX-532-15X | 532 | 15X | 8 | 18 | 99.10 | -- | 30 | M22X0.75 | -- |
BX-532-20X | 532 | 20X | 8 | 30 | 102.19 | -- | 45 | M30X1 | M43X0.75 |
BX-532-30X | 532 | 30X | 8 | 32 | 149.81 | -- | 45 | M22X0.75 | M43X0.75 |
BX-532-40X | 532 | 40X | 8 | 100 | 232.6 | -- | 112 | M22X0.75 | -- |
BX-532-45X | 532 | 45X | 8 | 150 | 350 | -- | -- | M22X0.75 | -- |
