| TL-532-20-60 | |
| 产品型号 | TL-532-20-60 |
| 有效焦距 | 60mm |
| 扫描角度 | 12 |
| 扫描视场 | 20X20mm |
| 入射光束直径 | 10mm |
| 长度 | 55.7mm |
| 工作距离 | 88mm |
| 安装螺纹 | M85X1 |

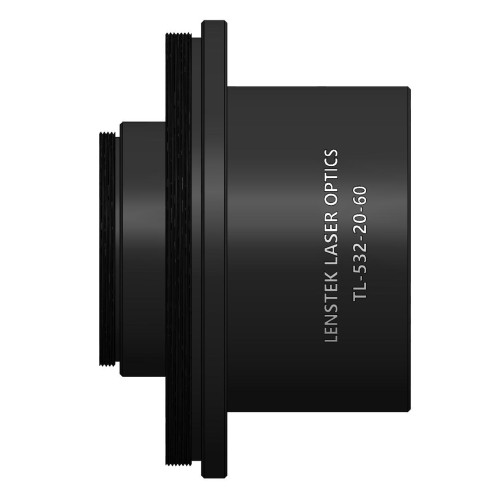

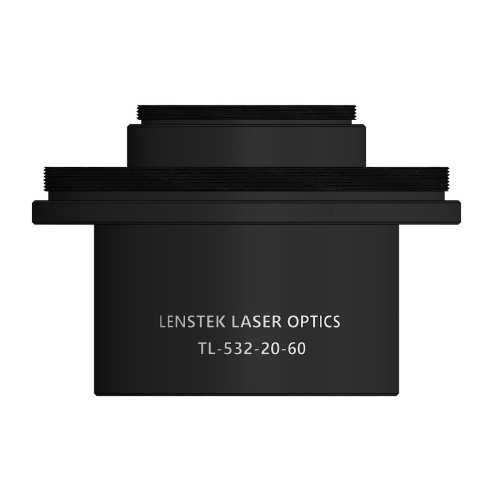

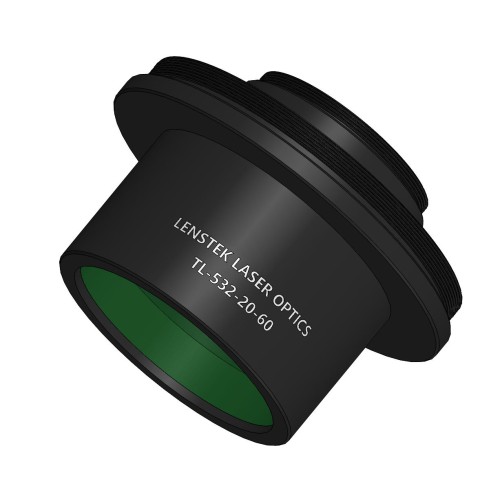

TL-532-20-60是一款专为 532nm 绿光激光器设计的小视场高精度远心扫描镜头，采用优质光学玻璃与精密镀膜工艺，在绿光波段实现高透过率与优异的热稳定性。其扫描范围为 20mm×20mm，焦距 60mm，支持激光垂直入射，实现真正的远心效果——在整个扫描场内，光束主光线始终垂直于加工表面，有效消除传统振镜扫描带来的边缘倾斜与图形畸变问题，保证微细图形的精准还原。
该镜头采用短焦距设计，能够在加工面上获得极小的聚焦光斑与极高的能量密度，特别适用于对精度要求极为严苛的微细加工场景。532nm 绿光激光具有波长短、聚焦光斑小、能量集中的特点，尤其适用于铜、金、银等高反射材料的精密加工，相比红外激光具有更高的吸收率与加工效率。配合 TL-532-20-60 的远心光路设计，可在整个扫描场内保持均匀的光斑尺寸与能量分布，显著提升图形边缘的垂直度、线条清晰度与重复定位精度。
该镜头广泛应用于半导体晶圆划片、LED 芯片切割、精密医疗器械制造、光伏电池片精细划线、柔性线路板微细加工、高反材料精密雕刻以及 3C 电子产品微小部件标记等领域。无论是极小尺寸图形的高精度加工，还是对加工质量一致性要求极高的批量生产场景，TL-532-20-60 均能以卓越的光学性能提供稳定可靠的加工效果，是绿光激光超精密加工领域的理想选择。
| 外观尺寸 | ZEMAX 设计文件 | 三维 STEP |
|
|
TL-532-20-60.ZAR
TL-532-20-60.STEP
