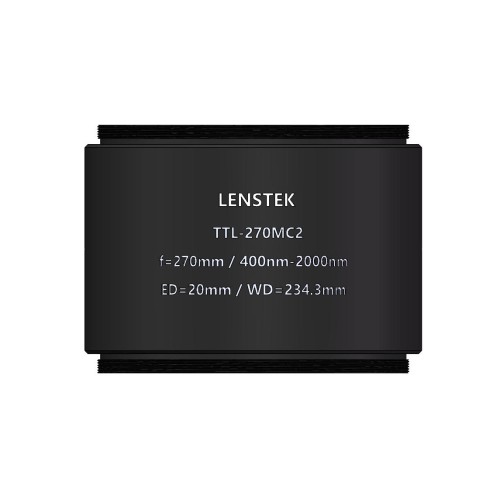

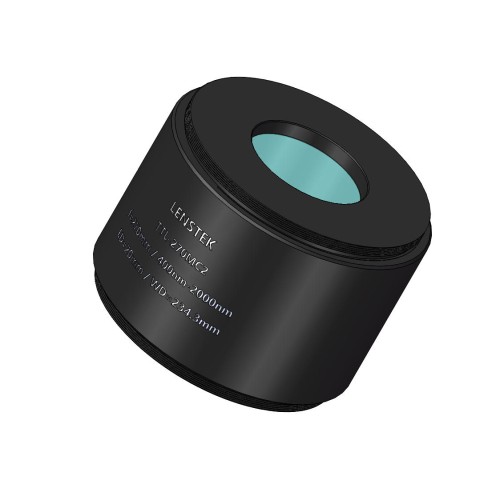

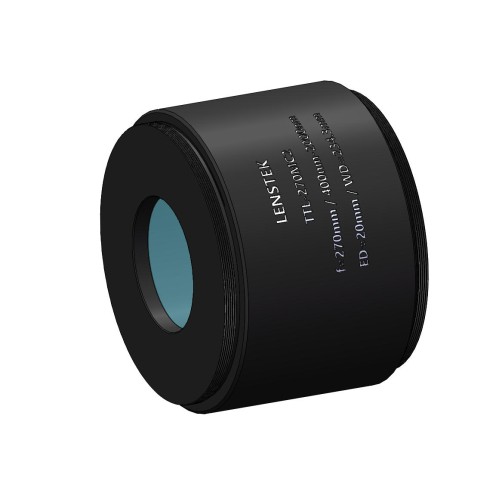

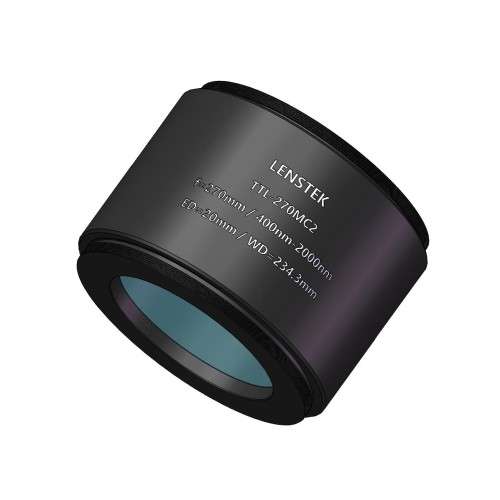

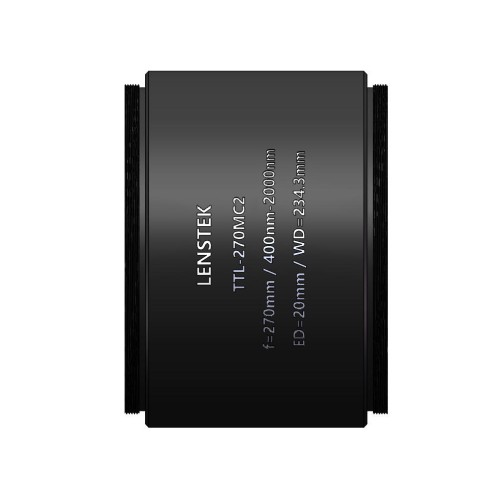

TTL-270MC2
工作波长	400-2000nm
有效焦距	270mm
工作距离	234.3mm
视场	22mm
入瞳位置	300mm
入瞳直径	20mm

TTL-270MC2 是一款专为无限远校正显微系统设计的长焦远心管镜，有效焦距 270mm，工作波长覆盖 400-2000nm，适合可见光到短波红外应用。该产品采用远心光学设计，在 22mm 视场内实现均匀成像，有效抑制边缘暗角与畸变，轴上色差与分辨率均达到衍射极限。其入瞳位置为 300mm，入瞳直径 20mm，工作距离 250mm，标准螺纹接口可兼容主流无限远校正物镜系统。TTL-270MC2 可与共聚焦激光扫描透镜组合，构建远心扫描成像系统，广泛应用于多光谱与高光谱成像、SWIR 机器视觉、激光光束分析、半导体检测、科学研究和生物医学成像等领域。

外观尺寸

ZEMAX 文件

三维 STEP

TTL-270MC2.pdf
